Вертикальная ленточная пилорама SNT 1300-1800 Canadian

Производитель оборудования: Bongioanni
Лесопильный комплекс предназначен для продольной распиловки круглых лесоматериалов на лафет, брус и доски заданной толщины при механизированной подаче.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ПИЛЬНОГО УЗЛА
Модель ленточнопильного узла SNT 1300C SNT 1400C SNT 1600C SNT 1800C
Диаметр пильных шкивов, мм 1300 1400 1600 1800
Скорость движения пильной ленты, м/сек 32-42 32-42 32-42 32-42
Расстояние между пилой и колонной , мм 650 700 750 850
Максимальная высота резания , мм 1100 1100 1300 1500
Ширина шкива, мм 165-190 190 245 245-270
Размер пильной ленты, мм
Длина: 9250 9500 10700 11800
Ширина: 180-206 206 260 260-285
Толщина: 1,38 1,45 1,65 1,83
Установленная мощность, кВт 55 (75*) 75 (90*) 90 (132*) 132 (160*)
Масса, кг 4500 5400 7000 8000
* – опционально
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАРЕТОК
Модель гидравлической каретки CRF CRL CRM-S CRM-P
Максимальное расстояние между пилой и зажимами, мм 1000 1000 1200 1300
Максимальное открытие крюков, мм 900 1000 1000 1200
Выдвижение крюков по горизонтали – 3 позиции, мм 150 – 70 – 20
Количество плечей на кантователях, шт. 1 2 2 2
Скорость поперечного перемещения стоек, мм/сек 400 500 500 400
Максимальная скорость подачи каретки, м/мин 150 150-200 180 180
Ширина рельсовой колеи, мм 1200 1205 1400 1500
Масса (при 4 стойках), кг 7500 10500 12200 14250

НАЗНАЧЕНИЕ:

Лесопильный комплекс предназначен для продольной распиловки круглых лесоматериалов на лафет, брус и доски заданной толщины при механизированной подаче.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

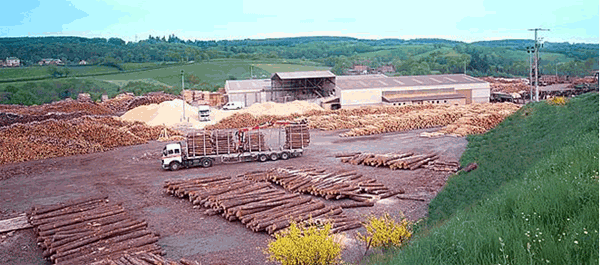

Применяется в качестве головного станка для получения качественных пиломатериалов в больших объемах на предприятиях и в цехах лесопильного производства, а также для индивидуального раскроя бревен на пиломатериалы экспортного качества.

Вертикальная ленточная пилорама SNT 1300 1800 Canadian

СХЕМА КОМПЛЕКСА

Вертикальная ленточная пилорама SNT 1300 1800 Canadian

ПРОДУКЦИЯ

Вертикальная ленточная пилорама SNT 1300 1800 Canadian

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Когтевые зажимы на стойках с гидроприводом;
  • Компенсация конусности бревна;
  • Цепные двухплечевые кантователи бревен на каретке;
  • Станина пильного узла из высококачественного чугуна;
  • Автоматическое гидравлическое натяжение ленточной пилы;
  • Самоцентрирующиеся подшипники на шкиве;
  • Электромеханический привод наклона верхнего шкива;
  • Централизованная система автоматической смазки для всех механических узлов;
  • Тормозная система на нижнем шкиве;
  • Автоматическая система безопасности;
  • Пневматическое блокировочное устройство;
  • Эргономичный пульт управления с анатомическим креслом и интуитивным интерфейсом;
  • Запатентованное выравнивающее устройство стабилизации полотна в процессе пиления (опция);

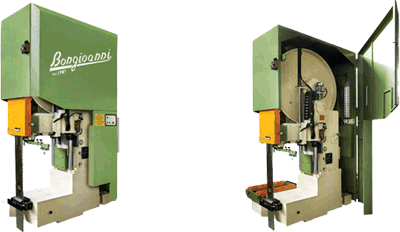

ВЕРТИКАЛЬНЫЙ ЛЕНТОЧНОПИЛЬНЫЙ УЗЕЛ мод. “SNT 1300С, 1400С, 1600С, 1800 C”

Вертикальная ленточная пилорама SNT 1300 1800 Canadian

Вертикальная ленточная пилорама SNT 1300 1800 Canadian

SNT1300 SNT1400 SNT1600 SNT1800
A* 1300 1300 1500 1700
A1* 1100 1100 1300 1500
B 650 700 750 850

* – при использовании разгрузочной ленты размер уменьшится на 100 мм

ГИДРАВЛИЧЕСКАЯ КАРЕТКА мод.: CRF, CRL, CRM-P, CRM-S

Вертикальная ленточная пилорама SNT 1300 1800 Canadian

Вертикальная ленточная пилорама SNT 1300 1800 CanadianСИСТЕМА КОМПЕНСАЦИИ КОНУСНОСТИ БРЕВНА

Верхняя рама с гидравлическими зажимами может позиционироваться не параллельно оси распила, а с учетом выравнивания конусности бревна.

При максимальном угле отклонения разница приближения к ленточнопильному узлу между первой и последней зажимной стойкой может составлять до 200мм.

Управляемое отклонение верхней рамы со стойками устанавливается оператором или автоматически при использовании системы “Open Face” (опция)

МОДИФИКАЦИИ КАРЕТОК ПО ДЛИНЕ

Существуют три модификации гидравлических кареток:

С – для бревен длиной до 4,5 м; 3 стойки; 3 цепных кантователя

М – для бревен длиной до 6,0 м; 4 стойки; 3 цепных кантователя

L – для бревен длиной до 8,0 м; 5 стоек; 4 цепных кантователя

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Вертикальная ленточная пилорама SNT 1300 1800 Canadian
ГИДРАВЛИЧЕСКОЕ НАТЯЖЕНИЕ ЛЕНТОЧНОЙ ПИЛЫ

Натяжение режущего полотна осуществляется двумя гидравлическими цилиндрами, поднимающими верхний шкив. Прикладываемое усилие удерживается автоматически в процессе работы. Таким образом, пила имеет постоянное натяжение, что повышает безопасность и ресурс полотна.

 Вертикальная ленточная пилорама SNT 1300 1800 Canadian
СИСТЕМА НАКЛОНА ШКИВОВ

Для регулировки положения полотна пилы станок оснащен системой наклона шкивов. Наклон нижнего шкива устанавливается механически. Плоскость наклона верхнего шкива изменяется специальной электронной системой, контролируемой с пульта управления.

 Вертикальная ленточная пилорама SNT 1300 1800 Canadian
ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА ПРИНУДИТЕЛЬНОЙ СМАЗКИ

На ленточнопильном узле установлена система тотальной принудительной смазки. Постоянно смазывается режущее полотно и шкивы. На все остальные механические узлы станка масло подается под давлением через централизованную систему маслоподачи.

 Вертикальная ленточная пилорама SNT 1300 1800 Canadian
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ ВЕРХНЕЙ РАМЫ

Поперечное перемещение рамы с гидравлическими зажимами может осуществляться не параллельно и позиционировать заготовку под углом относительно плоскости распила и тем самым компенсировать конусность заготовки. Система регулируемых осей, при которой угол распиловки задается зажимной рамой, а не позиционированием бревна является инновацией компании.

 Вертикальная ленточная пилорама SNT 1300 1800 Canadian
ЦЕПНЫЕ КАНТОВАТЕЛИ

Цепные кантователи на каретках CRL и CRM являются двух плечевыми и могут подниматься на угол до 90 градусов. Такая схема кантователей обеспечивает надежное сцепление при вращении заготовки, не повреждая поверхности, даже если заготовка имеет прямоугольное сечение. Управление подъемом и вращением заготовки осуществляется оператором с пульта.

 Вертикальная ленточная пилорама SNT 1300 1800 Canadian
КОГТЕВЫЕ ЗАЖИМЫ

Когтевые зажимы обеспечивают точечный контакт, что обеспечивает надежную фиксацию, как целого бревна, так и плоского фрагмента меньшей толщины. Горизонтальное выдвижение зажимных крюков – фиксированное на трех позициях 150, 70 и 20 мм от плоскости рамы.

 Вертикальная ленточная пилорама SNT 1300 1800 Canadian
УСТРОЙСТВО КОНТРОЛЯ ТОЛЩИНЫ

Электронное устройство с инфракрасными датчиками и программируемым процессором позволяет точно устанавливать и регулировать толщину распила. Устройство включено в базовый электронный блок управления АЛЬФА-098.

 Вертикальная ленточная пилорама SNT 1300 1800 Canadian
ЭРГОНОМИКА УПРАВЛЕНИЯ

Конструктора, при проектировании лесопильного комплекса, подошли к решению вопросов эргономики с особой ответственностью, если не сказать больше. Интуитивный интерфейс, чувствительные джойстики управления и анатомическое кресло – все это минимизирует “человеческий фактор”, делает управление комплексом более точным без “лишних движений” и реально увеличивает производительность.

 Вертикальная ленточная пилорама SNT 1300 1800 Canadian
АВТОМАТИЧЕСКИЙ ЗАЩИТНЫЙ КОЖУХ

В холостом положении открытая часть режущего полотна закрыта специальным кожухом безопасности. Специальный контактный датчик, срабатывающий на поступающую заготовку, дает команду на пневматический цилиндр для поднятия защиты.

ОПЦИИ

Вертикальная ленточная пилорама SNT 1300 1800 Canadian  “OPEN FACE” – СИСТЕМА АВТОМАТИЧЕСКОГО КОНТРОЛЯ

Данная система делает весь процесс распила максимально автоматизированным и точным. Электронная система самостоятельно проводит трехмерные измерения бревна, оптимизирует раскрой заготовки и автоматически выравнивает её относительно пильного узла.

 Вертикальная ленточная пилорама SNT 1300 1800 Canadian
ЭЛЕКТРОННОЕ УСТРОЙСТВО КОНТРОЛЯ И КОРРЕКЦИИ РЕЖУЩЕГО ПОЛОТНА

Возможное отклонение полотна и изменение её положения во время работы фиксируется специальными датчиками. Уровень наклона верхнего шкива и усилие натяжения ленточной пилы автоматически изменяются и поддерживаются в оптимальном режиме для выравнивания ленточной пилы и не требуют остановки станка.

 Вертикальная ленточная пилорама SNT 1300 1800 Canadian ДЕБАРКЕР

АР-160 на специальной вынесенной поворотной стойке делает предварительный пропил сверху заготовки по курсу последующего распила ленточным полотном для снятия коры и иных включений . Увеличивает срок службы основного инструмента.

 Вертикальная ленточная пилорама SNT 1300 1800 Canadian ПРИВОДНОЙ РАЗГРУЗОЧНЫЙ ТРАНСПОРТЕР

Устанавливается для сброса готовых деталей, а также для более уверенного перемещения распиливаемой заготовки и разгрузки на выходной роликовый рольганг.

 Вертикальная ленточная пилорама SNT 1300 1800 Canadian ВЫХОДНОЙ РОЛЬГАНГ

Выходной роликовый рольганг с цепным приводом на каждый ролик обеспечивает выгрузку пиломатериала и позволяет организовать в составе линии его дальнейшую технологическую транспортировку.

 Вертикальная ленточная пилорама SNT 1300 1800 Canadian
УВЕЛИЧЕНИЕ МОЩНОСТИ

Возможна комплектация с более мощными двигателями. Предполагаемое увеличение мощности до 40% (см. таблицу технической характеристики).
