Вертикальная ленточная пилорама SNT 1800 BICOUPE-CRL

Производитель оборудования: Bongioanni
Пильный узел с двусторонним полотном.
Пиление в обе стороны.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ПИЛЬНОГО УЗЛА
Диаметр пильных шкивов, мм 1800
Скорость движения пильной ленты, м/сек 32-42
Расстояние между пилой и колонной , мм 850
Максимальная  высота резания , мм 1500
Ширина шкива, мм 245-270
Размер пильной ленты, мм Длина: Ширина: Толщина:   11800 260-285 1,83
Установленная мощность, кВт 132 (160*)
Масса, кг 8000
* – опционально
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАРЕТОК
Модель гидравлической каретки CRL
Максимальное расстояние между пилой и зажимами, мм 1000
Максимальное открытие крюков, мм 1000
Выдвижение крюков по горизонтали – 3 позиции, мм 150-70-20
Количество плечей на кантователях, шт. 2
Скорость поперечного перемещения стоек, мм/сек 500
Максимальная скорость подачи каретки, м/мин 150-200
Ширина рельсовой колеи, мм 1205
Масса (при 4 стойках), кг 10500

НАЗНАЧЕНИЕ:

Лесопильный комплекс предназначен для высокопроизводительной продольной распиловки круглых лесоматериалов на лафет, брус и доски заданной толщины при механизированной подаче.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в качестве головного станка для получения качественных пиломатериалов в больших объемах на предприятиях и в цехах лесопильного производства, а также для индивидуального раскроя бревен на пиломатериалы экспортного качества.

Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL

СХЕМА КОМПЛЕКСА

Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL

ПРОДУКЦИЯ

Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Использование двустороннего полотна, прямой и обратный проход каретки;
  • Когтевые зажимы на стойках с гидроприводом; Компенсация конусности бревна;
  • Цепные двухплечевые кантователи бревен на каретке;
  • Станина пильного узла из высококачественного чугуна;
  • Автоматическое гидравлическое натяжение ленточной пилы;
  • Автоматическая девиационная компенсация смещения полотна по горизонтали;
  • Высокоскоростные маховики со сферической контактной поверхностью;
  • Самоцентрирующиеся подшипники на шкивах;
  • Электромеханический привод наклона верхнего шкива;
  • Централизованная система автоматической смазки для всех механических узлов;
  • Тормозная система на нижнем маховике;
  • Автоматическая система безопасности;
  • Пневматическое блокировочное устройство;
  • Эргономичный пульт управления с анатомическим креслом и интуитивным интерфейсом;



ВЕРТИКАЛЬНЫЙ ЛЕНТОЧНОПИЛЬНЫЙ УЗЕЛ мод. «SNT 1800 BICOUPE»

Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL
Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL
  SNT1800
A  1700
A1 1500
 B  850

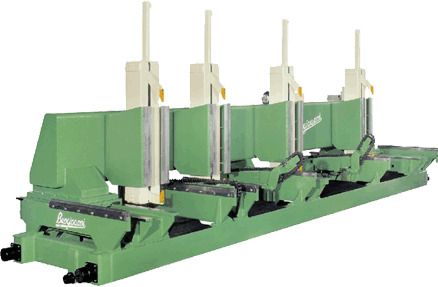

ГИДРАВЛИЧЕСКАЯ КАРЕТКА CRL
Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL

СИСТЕМА ВЫРАВНИВАНИЯ КОНУСНОСТИ БРЕВНА

Вертикальная ленточная пилорама SNT 1800 BICOUPE CRLПоперечное перемещение рамы с гидравлическими зажимами может осуществляться не параллельно и позиционировать заготовку под углом относительно плоскости распила.
При максимальном угле отклонения разница приближения к ленточнопильному узлу между первой и последней зажимной стойкой может составлять до 200мм.
Управляемый перекос зажимной рамы устанавливается оператором или автоматически при использовании системы “Open Face” (опция)

МОДИФИКАЦИИ КАРЕТОК ПО ДЛИНЕ

Существуют три модификации гидравлических кареток:
С – длина до 4,5 м; 3 стойки; 3 цепных кантователя
М – длина до 6,0 м; 4 стойки; 3 цепных кантователя
L – длина до 8,0 м; 5 стоек; 4 цепных кантователя

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL  ПРЯМАЯ И РЕВЕРСИВНАЯ РАБОТА

 На бревнопильном станке используется двухсторонняя ленточная пила, что позволяет распиливать бревно не только на прямом ходу каретки, но и при её возврате. Благодаря этому производительность увеличивается на 30-50%

Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL  ГИДРАВЛИЧЕСКОЕ НАТЯЖЕНИЕ ЛЕНТОЧНОЙ ПИЛЫ

 Натяжение режущего полотна осуществляется двумя гидравлическими цилиндрами, поднимающими верхний сферический маховик. Прикладываемое усилие удерживается самостоятельно в процессе работы. Таким образом, пила имеет постоянное натяжение, что повышает безопасность и ресурс полотна, а главное качество  получаемых пиломатериалов

Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL  СИСТЕМА НАКЛОНА МАХОВИКОВ

 Для компенсации девиации полотна станок оснащен системой наклона маховиков. Наклон нижнего маховика устанавливается механически. Плоскость наклона верхнего маховика изменяется специальной электронной системой, контролируемой с пульта управления.

Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL  ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА ПРИНУДИТЕЛЬНОЙ СМАЗКИ

На ленточнопильном узле установлена система тотальной принудительной смазки. Постоянно смазывается режущее полотно и маховики. На все остальные механические узлы станка масло подается под давлением через централизованную систему маслоподачи.

Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL  ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ ЗАЖИМНОЙ РАМЫ

Поперечное перемещение рамы с гидравлическими зажимами может осуществляться не параллельно и позиционировать заготовку под углом относительно плоскости распила и тем самым компенсировать конусность заготовки. Система регулируемых осей, при которой угол распиловки задается зажимной рамой, а не позиционированием бревна является новинкой.

Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL  ЦЕПНЫЕ КАНТОВАТЕЛИ

 Цепные кантователи состоят из двух колен, которые могут подниматься на угол до 90 градусов. Такая схема кантователей обеспечивает надежное сцепление при вращении заготовки, не повреждая поверхности, даже если заготовка имеет прямоугольное сечение. Управление подъемом и вращением заготовки осуществляется оператором с пульта.



Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL

КОГТЕВЫЕ ЗАЖИМЫ

 Когтевые зажимы обеспечивают точечный контакт, что обеспечивает надежную фиксацию, как целого бревна, так и плоского фрагмента меньшей толщины. Горизонтальное выдвижение зажимных крюков – фиксированное на трех позициях 150, 70 и 20 мм от плоскости рамы.

Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL  УСТРОЙСТВО КОНТРОЛЯ ТОЛЩИНЫ

 Электронное устройство с инфракрасными датчиками и программируемым процессором позволяет точно устанавливать и регулировать толщину распила. Устройство включено в базовый электронный блок управления АЛЬФА-098.

Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL  ЭРГОНОМИКА УПРАВЛЕНИЯ

 Конструктора, при проектировании лесопильного комплекса, подошли к решению вопросов эргономики с особой ответственностью, если не сказать больше. Интуитивный интерфейс, чувствительные джойстики управления и анатомическое кресло – все это минимизирует «человеческий фактор», делает управление комплексом более точным без «лишних движений» и реально увеличивает производительность.

Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL  ЭЛЕКТРОННОЕ УСТРОЙСТВО КОНТРОЛЯ И КОРРЕКЦИИ РЕЖУЩЕГО ПОЛОТНА

Девиация полотна и изменение её положения во время попеременного прямого и обратного хода каретки фиксируется специальными датчиками. Уровень наклона верхнего маховика и усилие натяжения ленточной пилы автоматически изменяются и поддерживаются в оптимальном режиме для выравнивания ленточной пилы и не требуют остановки станка

Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL  АВТОМАТИЧЕСКИЙ ЗАЩИТНЫЙ КОЖУХ

В холостом положении открытая часть режущего полотна закрыта специальным кожухом безопасности. Специальные контактные датчики с двух сторон, срабатывающие на поступающую заготовку, дает команду на пневматический цилиндр для поднятия защиты.



ОПЦИИ

Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL  ПОДРЕЗНАЯ ЦИРКУЛЯРНАЯ ПИЛА

 Циркулярная пила АР-160 на специальной вынесенной поворотной стойке делает предварительный пропил сверху заготовки по курсу последующего распила для получения более чистой поверхности получаемого материала.

Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL  ВЫХОДНОЙ РОЛЬГАНГ

Выходной роликовый рольганг с цепным приводом на каждый ролик обеспечивает выгрузку пиломатериала и позволяет организовать в составе линии его дальнейшую технологическую транспортировку.

Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL  ФРЕЗЕРНАЯ УСТАНОВКА ДЛЯ БРЕВЕН CH1100

При установке фрезерного узла (кантера)  для снятия горбыльной части поступающего бревна производительность комплекса значительно увеличивается.

Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL  “OPEN FACE” – СИСТЕМА АВТОМАТИЧЕСКОГО КОНТРОЛЯ

Данная система делает весь процесс распила максимально автоматизированным и точным. Электронная система самостоятельно проводит трехмерные измерения бревна, оптимизирует раскрой заготовки и автоматически выравнивает её относительно пильного узла, согласовывает реверсивную работу и регламент дополнительного оборудования в линии.

Вертикальная ленточная пилорама SNT 1800 BICOUPE CRL  УВЕЛИЧЕНИЕ МОЩНОСТИ

Возможна комплектация с более мощными двигателями. Предполагаемое увеличение мощности до 40% (см. таблицу технической характеристики).
